Ultrasonic v.1.00   (Free Soft)

Программа для работы с ультразвуковыми датчиками фирмы Pepperl+Fuchs

Вы можете скачать следующие файлы:

Программа Ultrasonic v.1.00   Скачать   Объем: 1433 kb.
    Изменена 03.12.2010 (поддержка Vista/W7)

§1 Краткое описание:

Программа предназначена для опроса ультразвуковых датчиков типа Ultrasonic UB1000 фирмы Pepperl+Fuchs.

§2 Описание программы Ultrasonic v.1.00

Возможности программы:
• выводит абсолютную дистанцию от объекта до ультразвукового датчика
• позволяет вводить и исполнять команды для настройки ультразвуковых датчиков

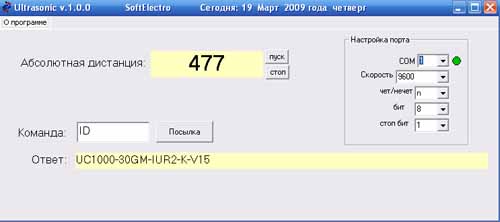

Рис1.Окно программы Ultrasonic v.1.00

Программа используется для настройки ультразвуковых датчиков дистанции. При нажатии на кнопку ПУСК программа начинает циклический опрос датчика с выводом результата на экран. При этом на экран выводится абсолютная дистанция до объекта. Командная строка позволяет выполнить любую команду, предусмотренную для конкретных датчиков и вывести ответ на эту команду на экран. Обратите внимание, что не все команды предусматривают ответ.

Команды посылаемые в датчик представляют собой символьное имя с параметрами. Например:
• ID - в ответе тип датчика
• IDD - в ответе дата изготовления
• VS0=1200 - запись в датчик скорости звука в см/сек

  DTM UB300-18GM75A-3E5R-V15-Y192007   - описание системы команд датчика.

Стантартная настройка СОМ-порта (например для UB300-18GM):
• скорость обмена: 2800
• 8 бит данных
• 1 стоповый бит
• без проверки на четность
